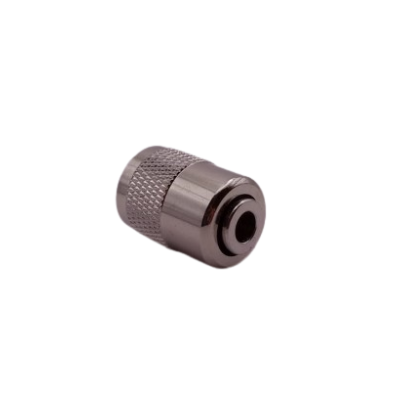

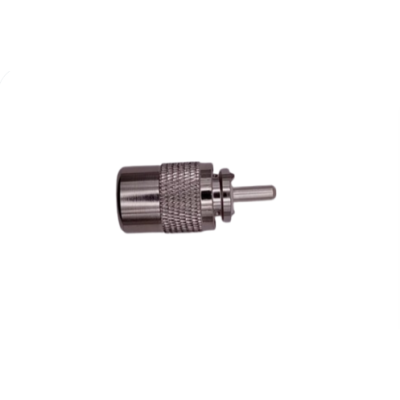

موصل PL-259 UHF ذكر لكابل RG-58 متحد المحور

موصل كابل محوري RG-58

PL-259 (موصل UHF ذكر)

موصل كابل محوري RG-58

PL-259 (موصل UHF ذكر)

المواصفات

قيمة الخاصية

نوع الموصل: PL-259 (UHF ذكر)

كابل متوافق: RG-58 / RG-58 A/U / RG-58 C/U

ممانعة الكابل: 50 أوم

نوع التركيب: لحام

مادة الهيكل: نحاس مطلي بالنيكل أو الفضة

مادة الدبوس المركزي: مطلي بالفضة

عازل كهربائي: PTFE (تفلون) أو بولي إيثيلين

طرف التلامس: دبوس مركزي ملحوم، جسم مجعد أو لولبي

آلية التوصيل: ملولبة (5/8 بوصة - 24 UNEF)

درجة حرارة التشغيل: من -55 درجة مئوية إلى +155 درجة مئوية

نطاق التردد: تيار مستمر حتى 300 ميجاهرتز (نموذجي لـ PL-259)

تصنيف الجهد: 500 فولت RMS كحد أقصى

نسبة الموجة الدائمة المتغيرة ≤ 1.3:1 (حتى 150 ميجاهرتز)

مقاومة التلامس المركزية: ≤ 5 مللي أوم، المقاومة الخارجية: ≤ 2.5 مللي أوم

مقاومة العزل ≥ 5000 مللي أوم
