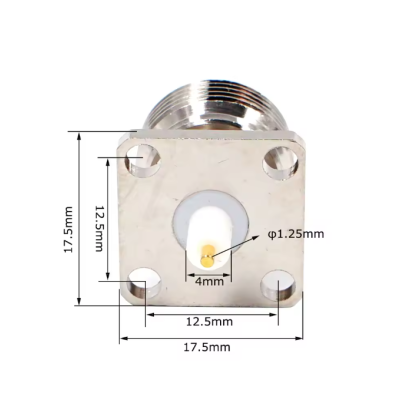

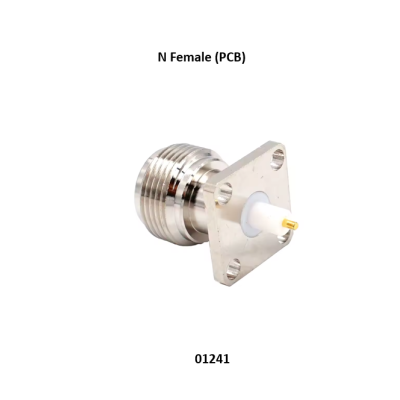

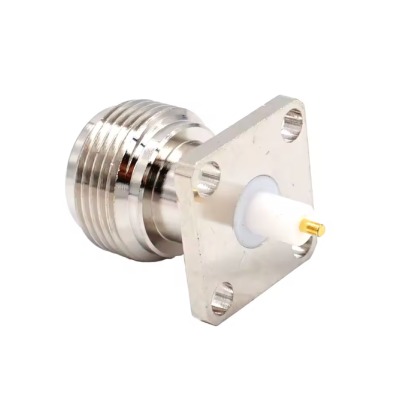

موصل N أنثى (تركيب لوحة الدوائر المطبوعة)
الوصف:
موصل N أنثى (تركيب لوحة الدوائر المطبوعة) هو موصل محوري عالي الجودة للترددات الراديوية، مصمم خصيصًا للتركيب المباشر على لوحات الدوائر المطبوعة.
يوفر هذا الموصل اتصالًا موثوقًا به ومنخفض الفقد لدوائر الترددات الراديوية، مما يضمن استقرارًا ميكانيكيًا ممتازًا وأداءً كهربائيًا ثابتًا.
مثالي لوحدات الترددات الراديوية، وأنظمة الاتصالات، والمحطات الأساسية، والهوائيات، ومعدات الاختبار، حيث يوفر هذا الموصل دعمًا قويًا للحام ومحاذاة دقيقة على تصميمات لوحات الدوائر المطبوعة.
مصنوع من النحاس المطلي بالنيكل مع دبوس مركزي مطلي بالذهب وعازل PTFE، مما يضمن المتانة ومقاومة التآكل وسلامة إشارة التردد العالي.
المواصفات:
النوع: موصل N أنثى (تركيب لوحة الدوائر المطبوعة)
طريقة التركيب: تركيب لوحة الدوائر المطبوعة عبر الثقب
الممانعة: ٥٠ أوم
نطاق التردد: تيار مستمر - ١١ جيجاهرتز
المادة: هيكل نحاسي مطلي بالنيكل
نقطة التلامس المركزية: نحاس مطلي بالذهب
العازل: PTFE (تفلون)
نسبة الموجة الدائمة للجهد (VSWR): ≤ ١.٢
نطاق درجة الحرارة: من -٦٥ درجة مئوية إلى +١٦٥ درجة مئوية
الاستخدامات: لوحات الترددات اللاسلكية، أجهزة الإرسال اللاسلكية، الهوائيات، محطات القاعدة، الأجهزة المخبرية
الميزات: خسارة إدخال منخفضة، ثبات ممتاز، مقاومة للتآكل، سهولة دمج لوحات الدوائر المطبوعة
متوافق مع:
✔ لوحات دوائر الترددات اللاسلكية وأنظمة الاتصالات
✔ الهوائيات ومعدات اختبار الترددات اللاسلكية التي تستخدم موصلات من النوع N
✔ يُستخدم في أجهزة إرسال Wi-Fi وVHF/UHF والبث
