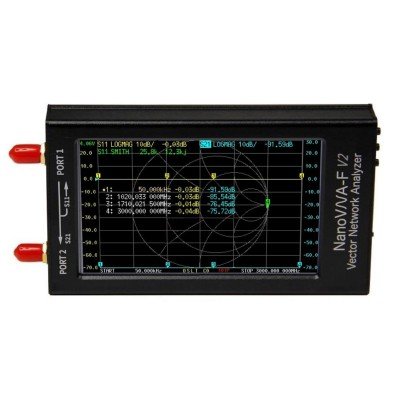

NANO VNA-F V2 محلل الهوائيات والشبكات المتجهي المحمول (RF Demo Kit)

يعد NANO VNA-F V2 جهازًا احترافيًا لتحليل الشبكات المتجهية (VNA)، مصممًا لمهندسي الاتصالات، وفنيي الترددات اللاسلكية، وهواة اللاسلكي الذين يحتاجون إلى قياسات دقيقة للهوائيات ومكونات RF.

يغطي الجهاز نطاقًا تردديًا من 50 كيلوهرتز إلى 3 جيجاهرتز، ويدعم قياسات S11 وS21، وتحليل SWR، والممانعة (Impedance)، ومعامل الانعكاس، ومعامل الإرسال، وقياسات الطور، بالإضافة إلى عرض Smith Chart، مما يجعله أداة متكاملة لضبط الهوائيات واختبار دوائر الترددات اللاسلكية.

أبرز المميزات

• تغطية ترددية من 50 كيلوهرتز إلى 3 جيجاهرتز.
• شاشة IPS ملونة بقياس 4.3 بوصة وبدقة 800 × 480.
• يدعم قياسات S11 وS21.
• قياس SWR والممانعة وReturn Loss وPhase وDelay.
• عرض Smith Chart والرسوم البيانية الاحترافية.
• حتى 201 نقطة مسح (Sweep Points) قابلة للضبط.
• يدعم المعايرة الكاملة Open / Short / Load / Through (OSLT).
• بطارية ليثيوم مدمجة 5000mAh قابلة لإعادة الشحن.
• منفذ USB Type-C للشحن ونقل البيانات.
• هيكل من سبائك الألومنيوم لمتانة أعلى.
• متوافق مع برنامج NanoVNA-Saver على الكمبيوتر.

المواصفات الفنية

الاستخدامات

• ضبط الهوائيات وقياس SWR.
• قياس الممانعة (Impedance).
• اختبار الكابلات المحورية (Coaxial Cables).
• تحليل الفلاتر والمقسمات (Filters & Duplexers).
• اختبار المضخمات والمخففات (Amplifiers & Attenuators).
• صيانة أنظمة RF والاتصالات اللاسلكية.
• مختبرات الإلكترونيات والترددات اللاسلكية.
• هواة اللاسلكي ومحترفو الاتصالات.
